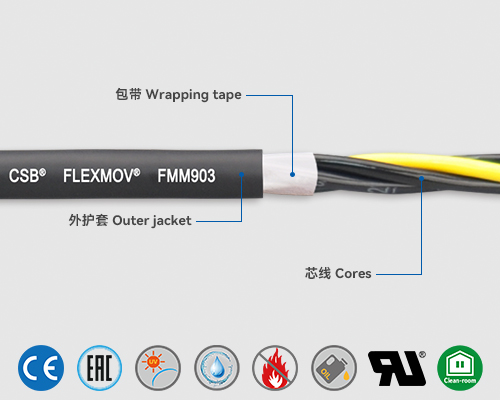

FMM903 动力电缆

PFAS-free

PTFE-free

产品特性

● TPE 外护套
● 阻燃
● 抗UV
● 耐油
● 抗水解和微生物
● 使用温度：-50/+90℃

编码
芯线
外径		mm

技术数据

一般性能

	总线系统	-
	芯数及截面积 [mm²]	4G10
	颜色识别	-
	接地线	带绿黄色的芯线
	外径 [mm]	16.5
	铜含量 [kg/km]	407
	重量 [kg/km]	537
	驱动技术系统	-

移动参数

	最小弯曲半径 [mm]，拖链内移动（系数）	7.5×d
	最小弯曲半径 [mm]，拖链内移动	123.75
	最小弯曲半径 [mm]，非拖链内移动（系数）	6×d
	最小弯曲半径 [mm]，非拖链内移动	99
	最小弯曲半径 [mm]，固定铺设（系数）	4×d
	最小弯曲半径 [mm]，固定铺设	66
	温度 [℃]，拖链内移动	-35至+90
	温度 [℃]，非拖链内移动	-45至+90
	温度 [℃]，固定铺设	-50至+90
	最大速度 [m/s]，架空	10
	最大速度[m/s]，滑行	6
	最大加速度[m/s²]	80
	行程距离[m]	架空应用和行程距离小于400米的滑行应用
	扭转[°]	±90

电缆结构

	导体	细铜丝先编织成束然后绞在一起(符合 EN 60228 标准)
	绝缘材料	高机械性能、低电容的XLPE混合物
	芯线结构	芯线以短节距绕高抗拉中心线绞合在一起
	芯线识别	一根为黄绿线，其余均为黑色芯线带白色数字芯线1：U/L1/C/L+ 芯线2：V/L2 芯线3：W/L3/D/L- 芯线4：4/N
	单元屏蔽箔	-
	单元屏蔽	-
	单元护套	-
	中间层	聚合物包带缠绕在芯线束外
	内护套	-
	总屏蔽箔	-
	总屏蔽	-
	外护套	低粘性的TPE基混合物，特别耐磨损且具有高度的灵活性，适用于拖链
	护套颜色	黑色 RAL9005

电气参数

	波阻抗[Ω]	-
	额定电压 [V]	600/1000
	测试电压 [V]	4000

特性和认证

	抗紫外线	高
	耐水解	高
	耐低温 [℃]	-50
	耐油性	耐油（符合 IEC60811-404 标准，经SGS检测），耐生物油（符合VDMA24568 标准，经SGS检测）
	无卤素	-
	阻燃	符合IEC 60332-1-2、VW-1、FT1标准
	无硅	不含会影响涂料附着力的硅
	REACH	符合(EC) No. 1907/2006 (REACH)标准
	无铅	符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS)
	EAC	经认证No.KG 417/043.CN.02.00249
	无尘室	符合 ISO 14644-1
	CE	符合 2014/35/EU
	UL	符合UL22008, 105℃, 1000V

▊FLEXMOV^® FMM903柔性动力电缆使用寿命

往返行程	500万次	750万次	1000万次
适用温度范围 ℃	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]
-35 / -25	10	11	12
-25 / +80	7.5	8.5	9.5
+80 / +90	10	11	12

***根据FLEXMOV^®质保承诺
