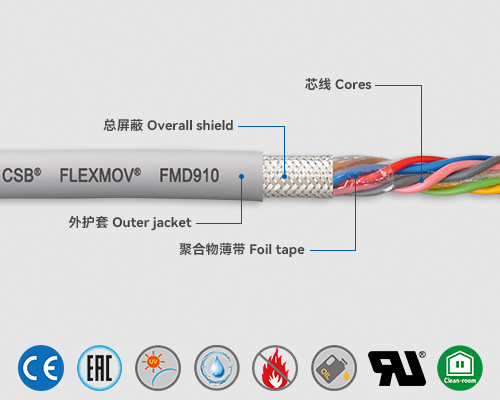

FMD910 数据电缆

PFAS-free

PTFE-free

产品特性

● PUR 外护套
● 带屏蔽
● 抗UV
● 耐划痕
● 耐油和冷却剂
● 抗水解和微生物
● 不含PVC和卤素
● 使用温度：-50/+80℃

编码
芯线
外径		mm

技术数据

一般性能

	总线系统	-
	芯数及截面积 [mm²]	(4×0.14)C
	颜色识别	白色，棕色，绿色，黄色
	接地线	-
	外径 [mm]	5.5
	铜含量 [kg/km]	15
	重量 [kg/km]	39
	驱动技术系统	-

移动参数

	最小弯曲半径 [mm]，拖链内移动（系数）	10×d
	最小弯曲半径 [mm]，拖链内移动	55
	最小弯曲半径 [mm]，非拖链内移动（系数）	8×d
	最小弯曲半径 [mm]，非拖链内移动	44
	最小弯曲半径 [mm]，固定铺设（系数）	5×d
	最小弯曲半径 [mm]，固定铺设	27.5
	温度 [℃]，拖链内移动	-25至+80
	温度 [℃]，非拖链内移动	-40至+80
	温度 [℃]，固定铺设	-50至+80
	最大速度 [m/s]，架空	3
	最大速度[m/s]，滑行	2
	最大加速度[m/s²]	20
	行程距离[m]	架空应用和行程距离小于50米的滑行应用
	扭转[°]	-

电缆结构

	导体	高柔性设计的精细裸铜多股线
	绝缘材料	高机械性能的TPE混合物
	芯线结构	每两根芯线以短节距对绞，再将所有对线以短节距围绕高强度中芯线绞合在一起
	芯线识别	颜色代码符合 DIN 47100
	单元屏蔽箔	-
	单元屏蔽	-
	单元护套	-
	中间层	聚合物薄带缠绕在芯线束外
	内护套	-
	总屏蔽箔	-
	总屏蔽	高度抗弯曲的镀锡铜丝编织。覆盖线性约70%，光学约90%。
	外护套	低粘性的PUR基混合物，符合拖链要求（符合 EN 50363-10-2 标准）
	护套颜色	灰色 RAL7001

电气参数

	波阻抗[Ω]	-
	额定电压 [V]	300/300
	测试电压 [V]	1500

特性和认证

	抗紫外线	中等
	耐水解	高
	耐低温 [℃]	-50
	耐油性	耐油（符合 IEC60811-404 标准，经SGS检测），耐生物油（符合VDMA24568 标准，经SGS检测）
	无卤素	符合Following IEC60754
	阻燃	符合IEC 60332-1-2、VW-1、FT1标准
	无硅	不含会影响涂料附着力的硅
	REACH	符合(EC) No. 1907/2006 (REACH)标准
	无铅	符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS)
	EAC	经认证No.KG 417/043.CN.02.00249
	无尘室	符合 ISO 14644-1
	CE	符合 2014/35/EU
	UL	符合UL20233, 80℃, 300V

▊FLEXMOV^® FMD910柔性数据电缆使用寿命

往返行程	500万次		750万次		1000万次
适用温度范围 ℃	＜10 m	≥ 10 m	＜10 m	≥ 10 m	＜10 m	≥ 10 m
适用温度范围 ℃	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]
-25 / -15	12.5	15	13.5	16	14.5	17
-15 / +70	10	12.5	11	13.5	12	14.5
+70 / +80	12.5	15	13.5	16	14.5	17

***根据FLEXMOV^®质保承诺
